感谢您选择本公司产品！设备使用前请仔细阅读
本手册帮您熟悉雕刻机设备，了解设备控制系统的构成、操作流程及日常维护。
本手册为随机技*文件，是您正确使用、安*运行雕刻机的指导文件，为充分发挥雕刻机性能，确保使用者设备的安*，在安装调试、使用前，请认真阅读本使用手册，详细了解雕刻机的安*注意事项，安装运行参数的设定，异常诊断及日常维护等事项，这将有助于您掌握和使用它。
使用前注意事项：
1、拆箱检查所选购的设备型号是否匹配，配件是否完整；
2、设备底座平稳着地放置；
3、随机附件正确安装到位；
4、严禁在强干扰、强磁环境中使用本设备。工作环境温度0- 40℃，湿度0-90%（无结露）；
5、严格禁止金属、粉尘等可导电物质进入配电箱内部、控制卡所处电脑机箱内部；
6、设备床身应连接接地线以保障工作安*并提防干扰产生；
7、使用中注意防水、防尘、防火；
8、请勿使用具有腐蚀性的化学溶剂进行循环冷却电主轴或刀头；
9、雕刻刀锋利，运行时请勿用手触摸，以免伤害自己；也请勿用手帕、丝巾接触，以免卷入造成伤害；
10、在厂家指导的情况下进行设备检修。
概述
一、 到货检查
雕刻机在出厂前，均经过严格的测试及包装处理，但考虑到运输途中的种种因素可能造成产品损坏，因此到货后，请进行下列事项检查，如有异常，请及时与本产品经销商或本公司相关人员联系。
1、确认机器没有因运输而损坏或变形；
2、雕刻机床一台，附件清单一张，并按清单盘点配件数目类别；
3、机器内是否有异常或有异物存在。
二、 安*注意事项
注：请务认真阅读，以免发生意外。
1、机器应固定放在平稳地面，使机器保持水平、不得晃动；
2、请按指定的电压连接电源；
3、主轴转速高，所以操作员须穿工作服，戴工作帽，严禁戴手套及散发；
4、机器工作时，严禁触碰刀头等运动部件；
5、清洁机器前，请关掉本机外部电源，使用干布擦拭，并使用防锈油；
6、检修故障须在断电下进行；
7、本机须要接地再使用；
8、勿将本机电源线放在易被踩踏的地方；
9、请勿将断路器和插座分接过多电器设备；
10、 勿将东西塞入本机内，否则可能会触电或使部件短路，从而导致火灾或触电危险；
11、 在有雷电期间，请避免使用。
三、雕刻机参数及加工参数
电压：220V或380V
主轴功率：3.7KW或5.5KW(其他功率选配)
主轴转速：（转/分）24000
雕刻尺寸（MM）：1300*2500(其它尺寸选配)
z轴行程（MM）：400(其它尺寸选配)
环境温度：0-40℃
控制系统：维宏系统电脑控制(手柄控制选配)
四、整机安装与调试
1、将机床移动到预先计划的安放位置（根据机床重量选用用吊车或叉车），不可用手抬，以免造成危险！调节机器四个地脚，使四个地脚平稳均匀着地， （没有可调节地脚的机器请用其它方法垫平，）并使工作台面处于水平状态。
2、去除包装膜
一般情况下，机器机身上还有缠绕膜包装，小心去除它们，不要试图用尖锐的物品划开软体包装，以免损伤机器。
3、分别在丝杠、导轨上等运动机构上添加润滑油。
4、地线的连接
机床须要接地良好，否则由于静电影响可能造成机床不能正常工作，或严重事故发生。地线的制作及连接方法：将一根2m的钢筋直打进地下，且在周边倒入 10 升盐水，然后将上端用锉打去铁锈焊上4平方电线，另一端接在机床电控柜的接地端子。
5、冷却水泵的安装
将水泵附件连接好后，再将机器上的两根水管的其中连接水泵，另一根管放入到水桶中即可。
在水箱内加满添加防锈剂或防锈油后的冷却水，注意冷却水须要使用软水（加软化剂后的自来水、 纯净水、蒸馏水），禁止使用未软化的自来水和矿泉水，否则在电机水循环通道中容易沉积水垢， 造成堵塞。
6，水泵电源接220V供电电源。
第三章 路径制作
二、 常用雕刻软件
1、北京精雕
维宏软件无法兼容精雕的eng文件，需要用诺诚转换器转换成nc代码，然后导入到维宏软件，进行加工。
2、文泰雕刻
3，PM软件
三、 刀具选择
对不同材料、不同硬度物体进行加工时，为了确保加工效率，保障加工效果，需要选择合适的加工刀具。用户可以自己设置、命名自己常用的刀具。
对不同的刀具，根据刀的直径、刃长等，要选择合适的雕刻速度（进给速度）。
第四章 材料的固定与加工
1、先把材料平整的放置在雕刻机工作台面上，用压板将材料固定好。
第五章 雕刻机常见故障及维护
1、雕刻机每天连续运行时间应该在12小时内，同时保障冷却水清洁（纯净水）及水泵工作正常，不可使水冷主轴电机出现缺水现象，定时更换冷却水，以防水温过高。冬季如果工作环境温度太低可把水箱里面的冷却水换成防冻液。
2、雕刻机每次开机后要先回机械原点，每次使用完毕后要注意清理，务将平台及传动系统上的粉尘清理干净，并定期（例如每周）对传动系统X、Y、Z三轴润滑加油。（注：X、Y、Z三轴导轨用机油进行保养；丝杆部分加黄油；冬季如果工作环境温度太低，应先用汽油进行冲洗清洁，然后加入机油，否则会造成传动部分阻力过大而导致机器错位）。
3、对雕刻机电气进行保养检查时，须要切断电源，待显示器无显示及主回路电源指示灯熄灭后，方可进行。
4、雕刻机不能正常工作时，可能是其内部元件出现问题或者是其他方面的原因，下面就经常出现的问题大体做一下介绍。
（1） 雕刻机四轴中有一轴不动，需要检查相应轴所对应的驱动器是否损坏。检查方法可使用替换法，将不动轴所对应驱动器的插头拔下插在其他能动轴所对应的驱动器上，如果交换后原不动轴能走动正常，则说明该轴所对应的驱动器已损坏，需要更换驱动器。如果还是不动就说明是电缆线或电机有故障，需要更换电缆线或电机。三轴均不动，检查一下三轴插头是否已和控制箱连接好，控制箱电源是否打开；数据线与控制箱和电脑主机的控制卡是否连接好。如果以上都正常，则请与厂方联系。
（2） 主轴不能正常运转，先检查变频器LED显示屏显示的错误代码。
5、主轴电机常见故障和处理
（1） 电机发烫检查水泵是否工作，循环水是否正常。
（2） 电机没劲检查电机线是否缺相，电缆是否短路。
（3） 电机声音异常电机是否高负荷运转，电机内部故障。
（4） 电机反转检查电机线是否倒相，将U、V、W任意两相倒换。

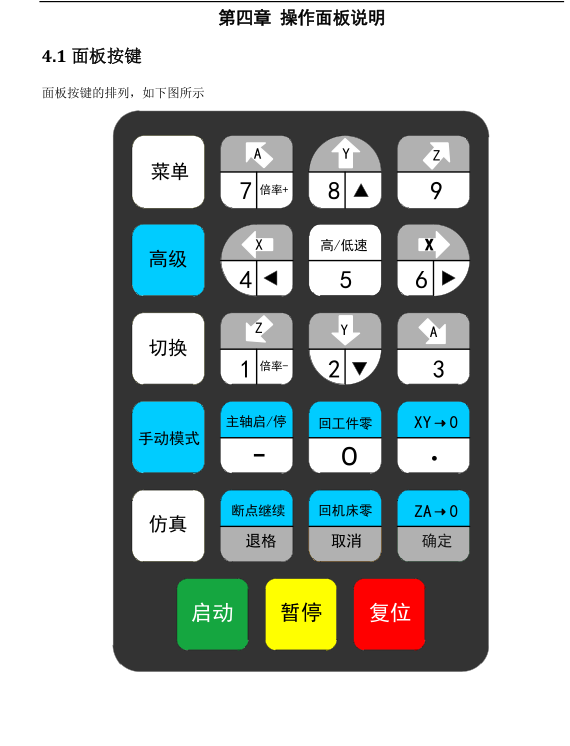

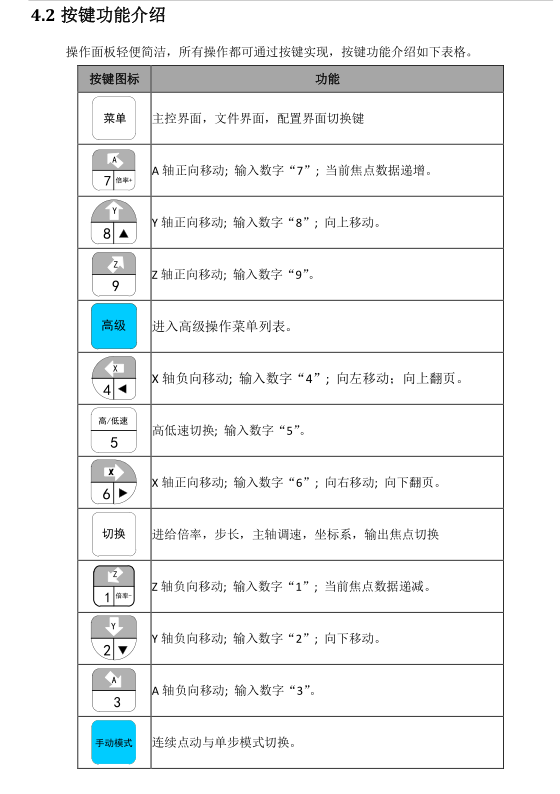

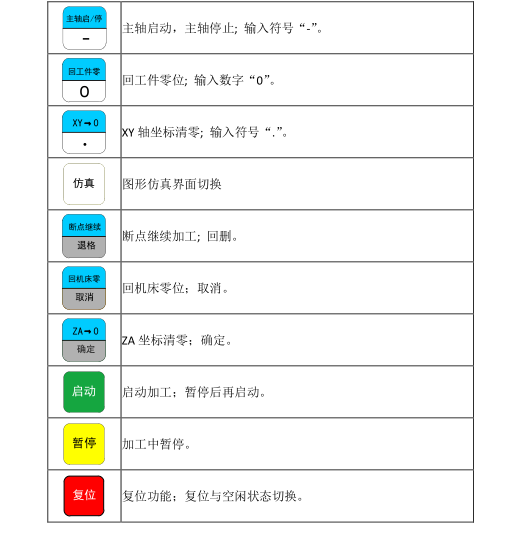

第六章四轴手柄说明书
